Ogólna charakterystyka kursu Laboratorium owarte (elektroniczne).

Kurs polega na samodzielnym praktycznym wykonaniu działającego prostego układu elektronicznego (ok. 3 elementy aktywne - np. tranzystory, układy scalone...). Stosowane napięcia ograniczamy do 24 V.

Wykonanie obejmuje część projektową (temat - założenia - schemat ideowy - opis działania - symulacja - projekt þlytki - schematy pomiarowe) oraz część praktyczną (wykonanie płytki drukowanej - montaż - uruchomienie - pomiary).

Proponujemy zachować powyższą kolejność realizacji z zastrzeżeniem, aby jeszcze przed projektowaniem płytki zaopatrzyć się w potrzebne elementy.

Regulamin kursu Laboratorium otwarte (elektroniczne) w bieżącym semestrze.

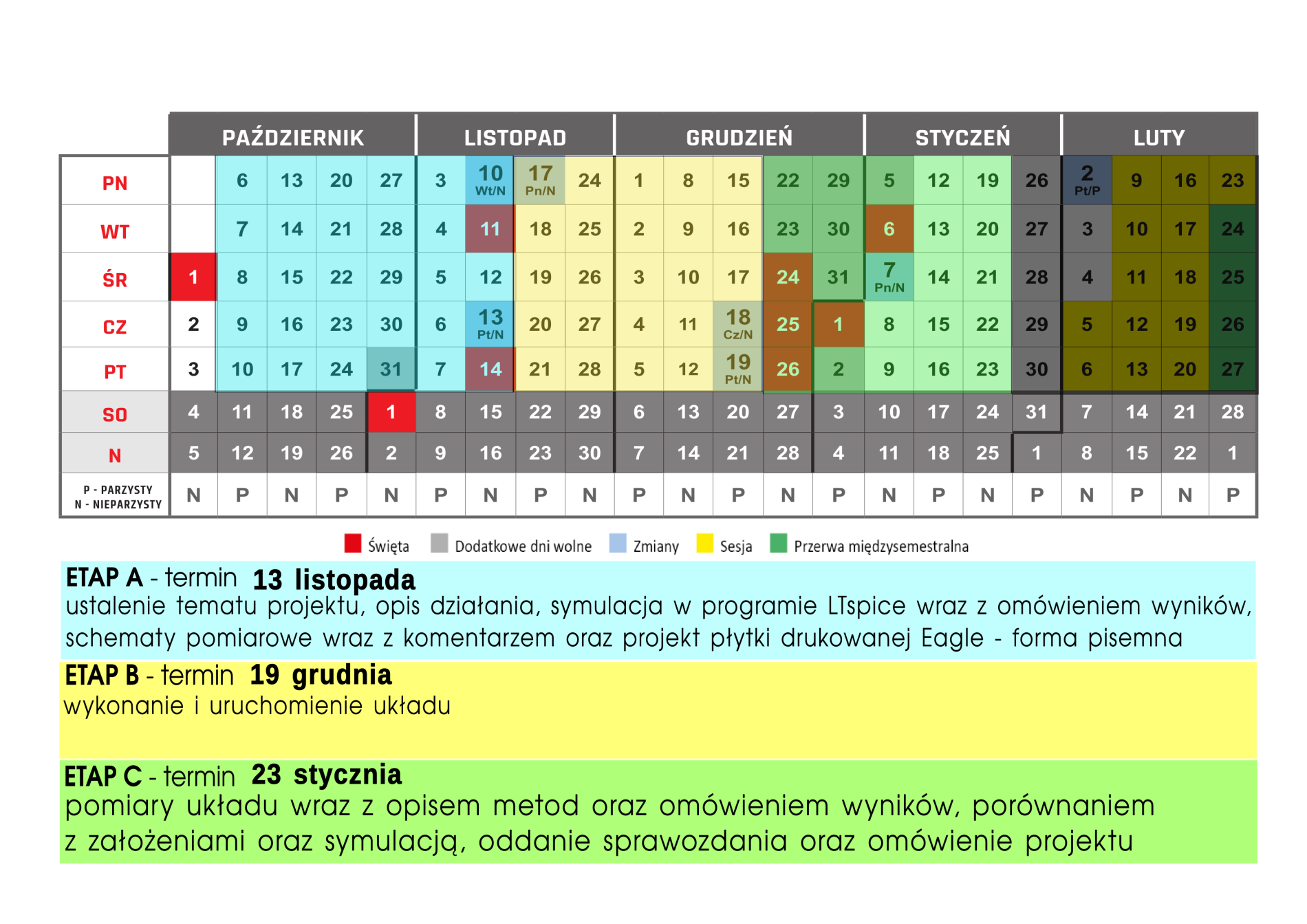

Harmonogram realizacji kursu w bieżącym semestrze.

Wymagania formalne dotyczące treści oraz formy opracowania projektu zrealizowanego w ramach kursu laboratorium otwarte.

Grafika LTspice - instrukcja umieszczania wyników symulacji w programie LTspice w opracowaniu.

Grafika Eagle  - instrukcja prezentacji projektu płytki drukowanej w opracowaniu.

Biblioteka pomiarowa Eagle - zastosowanie biblioteki przyrządów pomiarowych do wykonania schematów pomiarowych w programie Eagle

Materiały dodatkowe - poradniki, schematy, instrukcje zebrane z wcześniejszych edycji kursu można pobrać TUTAJ lub TUTAJ

Przykładowe sprawozdanie można zobaczyć Tutaj
